Spritzgießwerkzeug Aufbau: Die 7 wesentlichen Baugruppen im Überblick

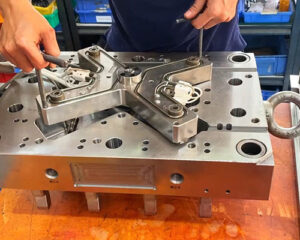

Der Aufbau eines Spritzgießwerkzeugs wird durch den Typ der Spritzgießmaschine und die Geometrie des Kunststoffteils bestimmt. Jedes Werkzeug besteht aus einer beweglichen und einer festen Werkzeughälfte.

Die bewegliche Werkzeughälfte wird auf der beweglichen Aufspannplatte der Spritzgießmaschine montiert, die feste Werkzeughälfte auf der feststehenden Aufspannplatte.

Beim Schließen der Form fügen sich die bewegliche und die feste Werkzeughälfte zusammen und bilden das Angusssystem sowie die Formnester. Nach dem Öffnen der Form verbleibt das Kunststoffteil auf der beweglichen Seite und wird durch den dort befindlichen Entformungsmechanismus ausgeworfen.

Aufgrund der unterschiedlichen Funktionen der einzelnen Komponenten lässt sich ein Spritzgießwerkzeug in folgende Baugruppen unterteilen:

Aufbau und Funktion von Spritzgießwerkzeugen

1. Formgebende Teile: Diese Komponenten verleihen dem Formteil seine Gestalt, Struktur und Abmessungen. Sie bestehen typischerweise aus Kernen (Stempeln), Kavitäten, Gewindekernen, Einsätzen usw.
2. Angusssystem: Es leitet die Kunststoffschmelze von der Düse der Spritzgießmaschine in die geschlossene Kavität. Es besteht typischerweise aus Angussbuchse, Verteilern, Anbindung und Kaltkanal.
3. Führungselemente: Sie gewährleisten die exakte Ausrichtung der beweglichen und festen Werkzeughälfte beim Schließvorgang. Sie dienen der Führung und Positionierung und bestehen aus Führungssäulen und Führungsbuchsen. Einige Werkzeuge verfügen zudem über Führungselemente an der Auswerferplatte, um eine reibungslose und zuverlässige Bewegung des Entformungssystems sicherzustellen.
4. Auswerfersystem: Dieses System dient dem Entformen des Formteils und des Angusses. Es gibt verschiedene Bauformen; am gebräuchlichsten sind Auswerferstifte, Auswerferhülsen, Abstreifplatten und pneumatische Auswerfersysteme. Es besteht im Allgemeinen aus Auswerferstiften, Rückstellstiften, Federn, Auswerfer-Aufnahmeplatten, Auswerferplatten (Auswerferringen) sowie Führungssäulen und -buchsen für die Auswerferplatte.
5. Temperiersystem: Um die Temperaturanforderungen des Spritzgießprozesses zu erfüllen, ist ein Temperiersystem erforderlich, das je nach Anforderung mit Heizpatronen und/oder Kühlkanälen ausgestattet wird.
6. Entlüftungssystem: Um das Entweichen von Gasen aus der Kavität zu ermöglichen, sind an der Trennebene des Werkzeugs sowie an Passungen von Einsätzen und Buchsen häufig Entlüftungsnuten vorgesehen.
7. Sonstige Strukturbauteile: Dies sind Bauteile, die zur Erfüllung der strukturellen Anforderungen des Werkzeugs dienen (z. B. Aufspannplatten, bewegliche/feste Werkzeugplatten, Stützsäulen, Stützplatten und Verbindungsschrauben).
