Verzinkter Stahl rostet: Ursachen, Schutzmechanismen und Beschaffungshinweise

Ja, verzinkter Stahl kann rosten – aber anders als ungeschützter Stahl korrodiert zuerst die Zinkschicht. Solange der Zinküberzug intakt ist oder als Opferanode wirkt, bleibt der darunterliegende Stahl geschützt. Erst wenn die Zinkschicht lokal oder flächig aufgebraucht ist, beginnt der Stahl selbst zu rosten. Für Einkäufer, Ingenieure und Fertigungsleiter bedeutet das: Die richtige Verzinkungsart, Schichtdicke und konstruktive Ausführung bestimmen, wie lange ein Bauteil im Einsatz ohne Rotrost bleibt.

Dieser Leitfaden erklärt die elektrochemischen Hintergründe, typische Korrosionsbilder, relevante Normen und Qualitätskriterien. Er hilft Beschaffungsteams, technisch fundierte Entscheidungen zu treffen und später teure Ausfälle oder Reklamationen zu vermeiden.

Warum verzinkter Stahl überhaupt rostet – der elektrochemische Hintergrund

Verzinkter Stahl ist kein Material, das grundsätzlich nicht rosten kann. Vielmehr handelt es sich um einen Verbund aus Stahl und einer Zinkschicht, die den Stahl auf zwei Arten schützt: als Barriere und als Opferanode.

Barriereschutz und kathodischer Schutz

Die Zinkschicht bildet zunächst eine mechanische Barriere. Sie hält Feuchtigkeit, Sauerstoff und gelöste Salze vom Stahl fern. Reißt die Schicht jedoch auf oder wird sie durchgescheuert, tritt der zweite Schutzmechanismus in Kraft: Zink ist unedler als Eisen. In Gegenwart eines Elektrolyten – etwa Regenwasser oder Kondensat – entsteht ein galvanisches Element. Das Zink gibt Elektronen ab und korrodiert selbst, während der freiliegende Stahl kathodisch geschützt wird.

Dieser Effekt funktioniert nicht unbegrenzt. Er ist an die Reichweite des elektrochemischen Kontakts gebunden und setzt voraus, dass genügend Zink in der Umgebung der Schadstelle vorhanden ist. Bei sehr großflächigen Beschädigungen oder vollständigem Verbrauch der Zinkschicht versagt der kathodische Schutz.

Aktiver und passiver Korrosionsschutz

Der Unterschied zwischen aktivem und passivem Schutz ist für die Materialauswahl entscheidend:

• Passiver Schutz: Die Zinkschicht wirkt als dichte Sperrschicht. Solange sie intakt ist, dringt kein korrosives Medium zum Stahl durch. Dieser Schutz ist bei galvanisch verzinkten Bauteilen oft die dominierende Wirkung, weil die Schicht sehr dünn und gleichmäßig ist.
• Aktiver Schutz: Die Zinkschicht opfert sich elektrochemisch. Dieser Effekt ist bei Feuerverzinkung besonders ausgeprägt, weil die Schicht deutlich dicker ist und auch Schnittkanten oder kleine Beschädigungen über einen längeren Zeitraum schützen kann.

Für den praktischen Einsatz heißt das: Ein dünner galvanischer Überzug kann bereits nach kurzer Zeit durch Korrosion des Zinks selbst durchbrochen werden, während eine dicke Feuerverzinkung den Stahl über viele Jahre aktiv schützt.

Zinküberzug oder Stahlkorrosion: Was passiert an der Oberfläche?

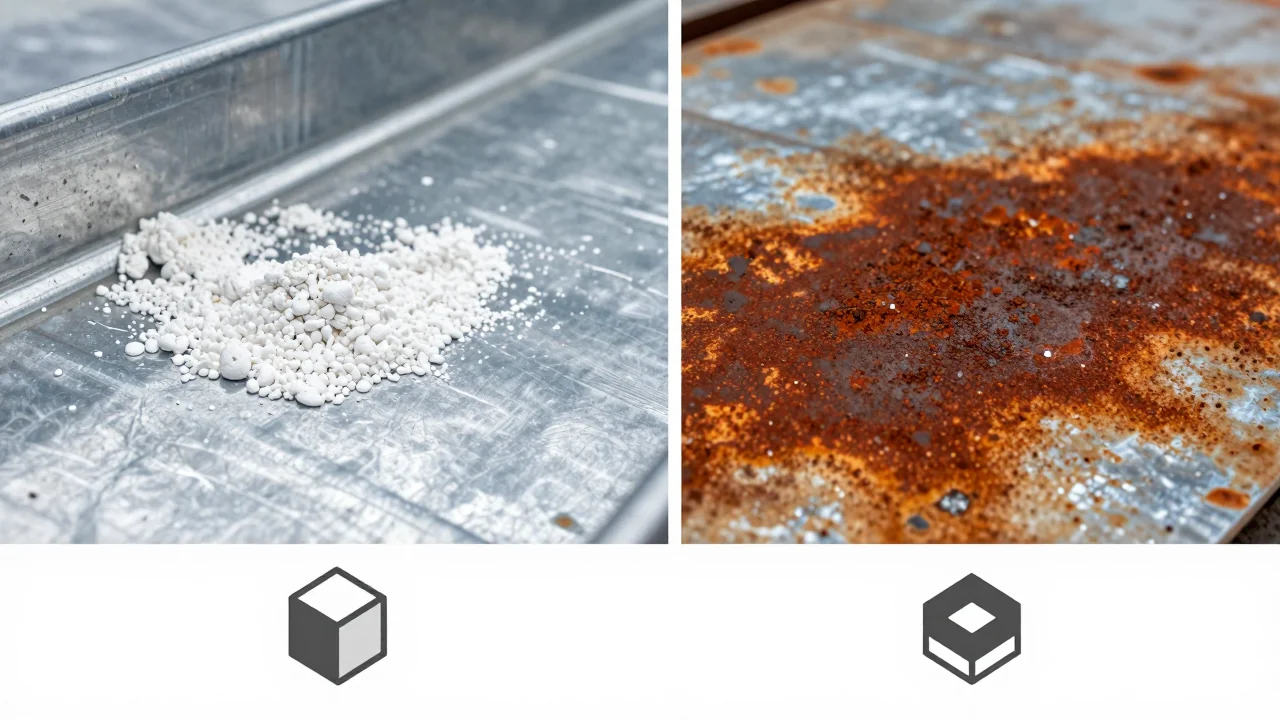

Wenn verzinkter Stahl rostet, zeigen sich unterschiedliche Korrosionsbilder. Die Unterscheidung zwischen Weißrost und Rotrost ist für die Bewertung von Bauteilen essenziell.

Weißrost: Korrosion des Zinks

Weißrost entsteht, wenn die Zinkschicht selbst korrodiert. Die typischen weißen bis grauweißen, voluminösen Korrosionsprodukte bestehen überwiegend aus Zinkcarbonat und Zinkhydroxid. Weißrost tritt besonders häufig bei frisch verzinkten Bauteilen auf, die in feuchter Umgebung ohne ausreichende Belüftung gelagert oder transportiert werden – etwa dicht gestapelte Bleche oder Profile mit Kondenswasser in Verpackungsfolie.

Weißrost ist zunächst ein kosmetisches Problem. Er zeigt jedoch an, dass Zink verbraucht wird. Bleibt die Feuchtigkeit dauerhaft bestehen, kann die Zinkschicht lokal so weit abgetragen werden, dass der Stahl freiliegt und Rotrost entsteht. Bei dicken Feuerverzinkungen ist dieser Prozess langsam, bei dünnen galvanischen Schichten kann er innerhalb weniger Wochen kritisch werden.

Rotrost: Korrosion des Stahls

Rotrost ist die Korrosion des Grundwerkstoffs. Er zeigt sich als braune bis rotbraune Verfärbung und geht oft mit Volumenzunahme und Abplatzungen einher. Rotrost an verzinkten Bauteilen bedeutet, dass die Zinkschicht an dieser Stelle nicht mehr wirksam ist – entweder weil sie vollständig aufgebraucht wurde oder weil der Kontakt zum umgebenden Zink fehlt.

Ein einzelner Rotrostpunkt an einem feuerverzinkten Bauteil ist nicht zwangsläufig ein Totalausfall. Der umgebende Zinküberzug kann den Schaden durch kathodischen Schutz begrenzen. Bei großflächigem Rotrost oder bei Rost an Schnittkanten ohne nachträgliche Reparatur ist dagegen Handlungsbedarf gegeben.

Typische Korrosionsbilder bei verzinktem Stahl

Die folgende Tabelle fasst die wichtigsten Korrosionsarten zusammen, mit denen Einkäufer und Qualitätsverantwortliche bei verzinkten Bauteilen konfrontiert werden.

Korrosionsart	Optisches Erscheinungsbild	Typische Ursache	Risiko für das Bauteil
Weißrost	Weiße, pudrige oder fest haftende Beläge	Feuchtigkeit und mangelnde Belüftung, Kondensat	Gering bis mittel, abhängig von Schichtdicke und Dauer
Rotrost	Braunrote, voluminöse Korrosion	Zinkschicht lokal aufgebraucht oder beschädigt	Hoch, wenn nicht rechtzeitig behandelt
Kontaktkorrosion	Rost an Kontaktstellen mit anderen Metallen	Galvanisches Element zwischen unterschiedlichen Metallen	Mittel bis hoch, je nach Flächenverhältnis
Spaltkorrosion	Rost in engen Spalten, Überlappungen oder unter Auflagen	Feuchtigkeit bleibt dauerhaft im Spalt, Sauerstoffmangel	Mittel bis hoch
Unterwanderung	Blasen oder Abplatzungen unter Beschichtung	Feuchtigkeit wandert unter eine organische Deckschicht	Hoch, oft erst spät sichtbar

Für die praktische Wareneingangskontrolle ist es wichtig, Weißrost nicht mit Rotrost zu verwechseln. Weißrost lässt sich in vielen Fällen durch Trocknung und mechanische Reinigung entfernen, ohne dass die Gebrauchstauglichkeit verloren geht. Rotrost erfordert dagegen eine Reparatur und eine Ursachenanalyse.

Wann und wo verzinkter Stahl schneller rostet

Die Lebensdauer einer Verzinkung hängt stark von der Umgebung ab. Nicht jede Anwendung belastet die Zinkschicht gleich stark.

Korrosivitätskategorien nach ISO 9223

Die Korrosionsbelastung lässt sich in Kategorien einteilen. Diese Einteilung hilft bei der Auswahl der passenden Schichtdicke und Verzinkungsart.

Kategorie	Typische Umgebung	Korrosionsbelastung für Zink
C1	Trockene Innenräume, beheizte Gebäude	Sehr gering
C2	Ländliche Gebiete, unbeheizte Räume mit Kondensat	Gering
C3	Stadt- und Industrieatmosphäre, mäßige Luftfeuchte	Mittel
C4	Küstennahe Bereiche, chemische Industrie	Hoch
C5	Starke Chloridbelastung, aggressive Industrieatmosphäre	Sehr hoch

In den Kategorien C4 und C5 wird die Zinkschicht deutlich schneller abgetragen. Bauteile, die in Meeresnähe oder in chemischen Anlagen eingesetzt werden, benötigen daher dickere Überzüge oder zusätzliche Beschichtungen.

Einflussfaktoren auf die Korrosionsgeschwindigkeit

Mehrere Faktoren beschleunigen das Rosten von verzinktem Stahl:

• Chloride: Salzwasser und Streusalz greifen die Zinkschicht stark an. In Küstennähe oder an Straßen mit Winterdienst ist die Korrosionsrate erhöht.
• Schwefeldioxid und Industrieabgase: In Industrieatmosphären bilden sich saure Niederschläge, die den Zinkabtrag beschleunigen.
• Hohe Luftfeuchte und lange Feuchteperioden: Dauerhaft feuchte Oberflächen fördern Weißrost und später Rotrost.
• Mechanische Beanspruchung: Abrieb, Schlag oder Scheuern können die Zinkschicht lokal entfernen.
• Temperatur: Sehr hohe Temperaturen über etwa 200 °C können die Zinkschicht strukturell verändern und ihre Schutzwirkung verringern.
• pH-Wert: Starke Laugen und Säuren greifen Zink an. Der optimale pH-Bereich für Zink liegt etwa zwischen 6 und 12.

Schnittkanten und Bohrlöcher

An Schnittkanten, Bohrungen und Gewinden liegt der Stahl blank. Bei feuerverzinkten Bauteilen schützt das umgebende Zink diese Stellen kathodisch – allerdings nur in begrenzter Entfernung. Bei dicken Querschnitten und großen Bohrbildern kann der Schutz unzureichend sein. In solchen Fällen ist eine nachträgliche Reparatur mit Zinkstaubbeschichtung oder Zinkspray erforderlich.

Verzinkungsarten im Vergleich: Feuerverzinken, Galvanisch Verzinken, Spritzverzinken

Die Wahl des Verzinkungsverfahrens hat großen Einfluss darauf, ob und wann verzinkter Stahl rostet. Die drei gängigen Verfahren unterscheiden sich in Schichtaufbau, Schichtdicke und Schutzwirkung.

Feuerverzinken (Stückverzinken)

Beim Feuerverzinken werden Bauteile in geschmolzenes Zink getaucht. Dabei bildet sich durch Diffusion eine Zink-Eisen-Legierungsschicht, die fest mit dem Stahl verbunden ist. Typische Schichtdicken liegen je nach Materialdicke und Stahlzusammensetzung im Bereich von etwa 45 bis 150 µm und mehr.

Vorteile des Feuerverzinkens:

• Dicke, robuste Zinkschicht mit guter mechanischer Beständigkeit
• Aktiver kathodischer Schutz an Schnittkanten und kleinen Beschädigungen
• Lange Schutzdauer auch in mittleren bis hohen Korrosivitätskategorien
• Geeignet für komplexe Stahlbauteile und Konstruktionen

Nachteile:

• Thermische Verformung bei dünnwandigen oder großen Bauteilen möglich
• Oberfläche kann unregelmäßig sein, Poren oder Zinkläufer möglich
• Nicht für alle Stahlsorten geeignet, bestimmte Silizium- und Phosphorgehalte beeinflussen die Schichtbildung

Galvanisches Verzinken

Beim galvanischen Verzinken wird Zink elektrolytisch auf die Stahloberfläche abgeschieden. Die Schichten sind dünn und gleichmäßig, typischerweise etwa 5 bis 25 µm.

Vorteile:

• Sehr gleichmäßige, glatte Oberfläche
• Geringe Maßänderung, gut für passgenaue Kleinteile und Verbindungselemente
• Kosteneffizient bei großen Stückzahlen und geringer Korrosionsbelastung

Nachteile:

• Dünne Schicht, die bei mechanischer Belastung oder in aggressiver Umgebung schnell aufgebraucht ist
• Kaum aktiver Schutz an Schnittkanten
• Geringerer Langzeitschutz im Außenbereich

Spritzverzinken

Beim Spritzverzinken wird geschmolzenes Zink mit Druckluft auf die Stahloberfläche gespritzt. Das Verfahren eignet sich besonders für große Bauteile, Reparaturen oder Baustellenanwendungen.

Vorteile:

• Vor Ort anwendbar, auch für Reparaturen
• Gute Haftung auf vorbereiteten Oberflächen
• Schichtdicken je nach Anforderung einstellbar

Nachteile:

• Porösere Schicht als bei Feuerverzinkung
• Geringere Dichte, daher oft zusätzliche Versiegelung nötig
• Höherer manueller Aufwand und stärkere Abhängigkeit von der Ausführung

Vergleich der Verfahren

Verfahren	Typische Schichtdicke	Aktiver Schutz	Typische Anwendung
Feuerverzinken	ca. 45–150 µm	Stark ausgeprägt	Stahlbau, Fassaden, Masten, Geländer
Galvanisches Verzinken	ca. 5–25 µm	Gering	Schrauben, Kleinteile, Innenanwendungen
Spritzverzinken	ca. 80–200 µm	Mittel	Reparatur, große Bauteile, Baustelle

Für Außenanwendungen mit mittlerer bis hoher Korrosionsbelastung ist Feuerverzinken in den meisten Fällen die technisch robustere Wahl. Galvanisch verzinkte Bauteile eignen sich vor allem für Innenräume, trockene Umgebungen oder kurze Nutzungsdauern.

Qualitätskriterien beim Einkauf von verzinktem Stahl

Wer verzinkte Bauteile beschafft, sollte die Anforderungen an Schichtdicke, Haftung und Oberfläche klar spezifizieren. Unklare Vorgaben führen in der Praxis häufig zu Bauteilen, die früher rosten als erwartet.

Relevante Normen und Spezifikationen

Für Feuerverzinkung ist die ISO 1461 eine zentrale Referenz. Sie legt Mindestschichtdicken in Abhängigkeit von der Materialdicke fest und beschreibt Anforderungen an die Oberfläche. Für kontinuierlich bandverzinkte Flacherzeugnisse wird häufig die EN 10346 herangezogen. Bei galvanisch verzinkten Teilen gelten andere Normen, die je nach Branche und Anwendung zu spezifizieren sind.

Für Einkäufer ist es wichtig, nicht nur den Werkstoff, sondern auch die Verzinkungsnorm im Bestelltext zu nennen. Eine Angabe wie „Stahl feuerverzinkt“ ist zu ungenau, wenn die geforderte Schichtdicke und Prüfmethode fehlen.

Schichtdicke messen und bewerten

Die Schichtdicke ist der wichtigste Indikator für die Schutzdauer. Sie wird üblicherweise mit magnetinduktiven oder röntgenfluoreszierenden Messgeräten bestimmt. Die Messpunkte und Mindestwerte sollten in der Spezifikation definiert sein.

In der Praxis bewährt sich eine klare Vorgabe wie:

• Mindestschichtdicke je nach Bauteildicke und Korrosivitätskategorie festlegen
• Messmethode und Anzahl der Messpunkte benennen
• Zulässige Unterschreitungen und Reparaturstellen regeln

Haftfestigkeit und Oberflächenqualität

Neben der reinen Schichtdicke ist die Haftung entscheidend. Eine dicke, aber schlecht haftende Zinkschicht blättert unter mechanischer Belastung ab und bietet keinen ausreichenden Schutz. Bei Feuerverzinkung entsteht durch die Legierungsbildung eine metallurgische Verbindung, die in der Regel sehr gut haftet. Bei galvanischen Schichten hängt die Haftung stark von der Vorbehandlung ab.

Die Oberflächenqualität sollte ebenfalls definiert werden. Ungleichmäßige Schichten, Zinkläufer, Poren oder eingeschlossene Flussmittelreste können die Korrosionsbeständigkeit lokal verringern. In der Spezifikation kann festgelegt werden, welche Oberflächenfehler zulässig sind und welche zur Nacharbeit oder Rückweisung führen.

Feuerverzinkter Stahl im Außenbereich: Lebensdauer realistisch einschätzen

Die Frage, wie lange verzinkter Stahl ohne Rost hält, lässt sich nicht pauschal beantworten. Die Lebensdauer ergibt sich aus dem Zusammenspiel von Schichtdicke, Korrosivitätskategorie und örtlichen Einflüssen.

Einfluss der Schichtdicke

Grundsätzlich gilt: Je dicker die Zinkschicht, desto länger dauert es, bis der Stahl rosten kann. Der Zinkabtrag pro Jahr hängt von der Umgebung ab. In ländlicher Atmosphäre kann der Abtrag sehr gering sein, in Küstennähe oder Industrieatmosphäre dagegen deutlich höher.

Eine Feuerverzinkung mit einer Schichtdicke von etwa 85 µm kann in einer ländlichen oder städtischen Umgebung oft mehrere Jahrzehnte schützen. In einer stark chloridbelasteten Umgebung kann dieselbe Schicht dagegen deutlich schneller aufgezehrt sein. Galvanische Schichten von wenigen Mikrometern sind im Außenbereich meist nur für kurze Zeiträume geeignet.

Duplex-Systeme für hohe Anforderungen

Wenn eine einzelne Verzinkung nicht ausreicht, kommen Duplex-Systeme zum Einsatz: eine Feuerverzinkung als Grundschutz plus eine organische Beschichtung als zusätzliche Barriere. Solche Systeme verlängern die Schutzdauer erheblich und werden häufig im Brückenbau, bei Fassaden oder in chemisch belasteten Umgebungen eingesetzt.

Der Vorteil liegt in der Kombination beider Wirkmechanismen. Die Verzinkung schützt den Stahl an Fehlstellen der Beschichtung, während die Beschichtung den Zinkabtrag verlangsamt. Für die Beschaffung bedeutet das: bereits bei der Ausschreibung festlegen, ob ein Duplex-System erforderlich ist und welche Vorbehandlung die Zinkschicht erhalten muss.

Konstruktive Maßnahmen gegen Rost an verzinkten Bauteilen

Nicht nur das Material, auch die Konstruktion entscheidet, ob verzinkter Stahl frühzeitig rostet. Typische Schwachstellen sind Wassersäcke, enge Spalten, unzureichende Entwässerung und direkter Kontakt zu anderen Metallen.

Entwässerung und Belüftung

Stehendes Wasser beschleunigt die Korrosion erheblich. Konstruktionen sollten so gestaltet sein, dass Regen- und Kondenswasser ablaufen können. Geschlossene Hohlprofile benötigen Entwässerungsbohrungen an den tiefsten Punkten. Überlappungen und enge Spalten sollten vermieden oder mit geeigneten Dichtstoffen verschlossen werden.

Auch bei der Lagerung gilt: Verzinkte Teile nicht direkt auf feuchtem Boden oder dicht gestapelt lagern. Zwischenlagen und ausreichende Belüftung verhindern Weißrost.

Kontaktkorrosion vermeiden

Wenn verzinkter Stahl mit einem edleren Metall wie Edelstahl, Kupfer oder Messing in Kontakt kommt, entsteht ein galvanisches Element. Der verzinkte Stahl korrodiert dann beschleunigt. Das gilt besonders, wenn die Fläche des edleren Metalls groß und die Fläche des verzinkten Stahls klein ist.

Geeignete Gegenmaßnahmen:

• Elektrisch isolierende Trennschichten zwischen unterschiedlichen Metallen einsetzen
• Befestigungselemente aus kompatiblem Material wählen
• Kontaktflächen mit Dichtmasse oder Beschichtung schützen
• Auf ein günstiges Flächenverhältnis achten

Nachbehandlung von Schnittkanten und Bohrungen

Nach dem Feuerverzinken entstehen bei späteren Bearbeitungsschritten blanke Stellen. Diese müssen gemäß den geltenden Normen und Spezifikationen repariert werden. Geeignete Reparatursysteme sind Zinkstaubbeschichtungen mit einem Zinkanteil von mindestens 90 % oder Zinksprays mit ausreichender Schichtdicke.

Die Reparatur sollte dokumentiert werden, damit bei der Abnahme und späteren Wartung nachvollziehbar ist, welche Stellen nachbehandelt wurden.

Reparatur und Nachbehandlung bei beschädigter Zinkschicht

Wenn die Zinkschicht beschädigt ist, muss die Stelle fachgerecht repariert werden, um Rotrost zu verhindern. Die Reparatur ist kein kosmetischer Eingriff, sondern stellt den Korrosionsschutz wieder her.

Schrittweise Reparatur

Eine typische Reparatur bei kleineren Schadstellen sieht so aus:

• Fläche vorbereiten: Lose Korrosionsprodukte, Fett und Schmutz entfernen. Die Oberfläche leicht aufrauen und entstauben.
• Zinkstaubbeschichtung auftragen: Ein Reparatursystem mit hohem Zinkanteil in mehreren dünnen Schichten aufbringen.
• Mindestschichtdicke beachten: Die reparierte Stelle sollte die geforderte Schichtdicke erreichen.
• Trocknung und Kontrolle: Ausreichend aushärten lassen und

und danach die Schichtdicke sowie die Haftung kontrollieren. Nur eine vollständig ausgehärtete und geprüfte Reparaturstelle bietet denselben Schutz wie die ursprüngliche Verzinkung.

Regelmäßige Inspektionen sind ein wichtiger Bestandteil der Instandhaltung. Mindestens einmal jährlich sollten verzinkte Bauteile auf sichtbare Korrosionserscheinungen untersucht werden. Besondere Aufmerksamkeit verdienen Schnittkanten, Schweißnähte, Bohrungen, Kontaktstellen zu anderen Metallen und Bereiche, in denen sich Wasser sammeln kann. Wird Weißrost oder beginnender Rotrost frühzeitig erkannt, genügt meist eine einfache Reinigung und gegebenenfalls eine Nachbesserung mit Zinkstaubbeschichtung.

Zusammenfassend gilt: Verzinkter Stahl rostet unter normalen atmosphärischen Bedingungen nur sehr langsam. Die Feuerverzinkung schützt das darunterliegende Eisen aktiv und zuverlässig. Wer bei Planung, Verarbeitung und Wartung die beschriebenen Grundsätze beachtet, erhält eine langlebige, wirtschaftliche und nachhaltige Lösung für viele Anwendungen im Außenbereich.
