CNC-Prototyp: Der umfassende Leitfaden für Funktionstests, Materialauswahl und schnelle Fertigung

Ein CNC-Prototyp ist ein durch computergesteuerte Fräs- oder Drehbearbeitung gefertigtes Vorserienmodell. Anders als viele additive Verfahren liefert dieser Ansatz Bauteile, die in Material, Festigkeit und Maßhaltigkeit nahezu identisch mit späteren Serienteilen sind. Für B2B-Einkäufer, Ingenieure und Fertigungsleiter ist das der entscheidende Vorteil: Sie testen nicht nur Form und Optik, sondern auch die tatsächliche Funktion unter Last – mit Originalmaterial und engen Toleranzen. Genau das macht den CNC-Prototyp zum bevorzugten Werkzeug, wenn es um belastbare Validierung, Vorabserien oder Brückenproduktion geht.

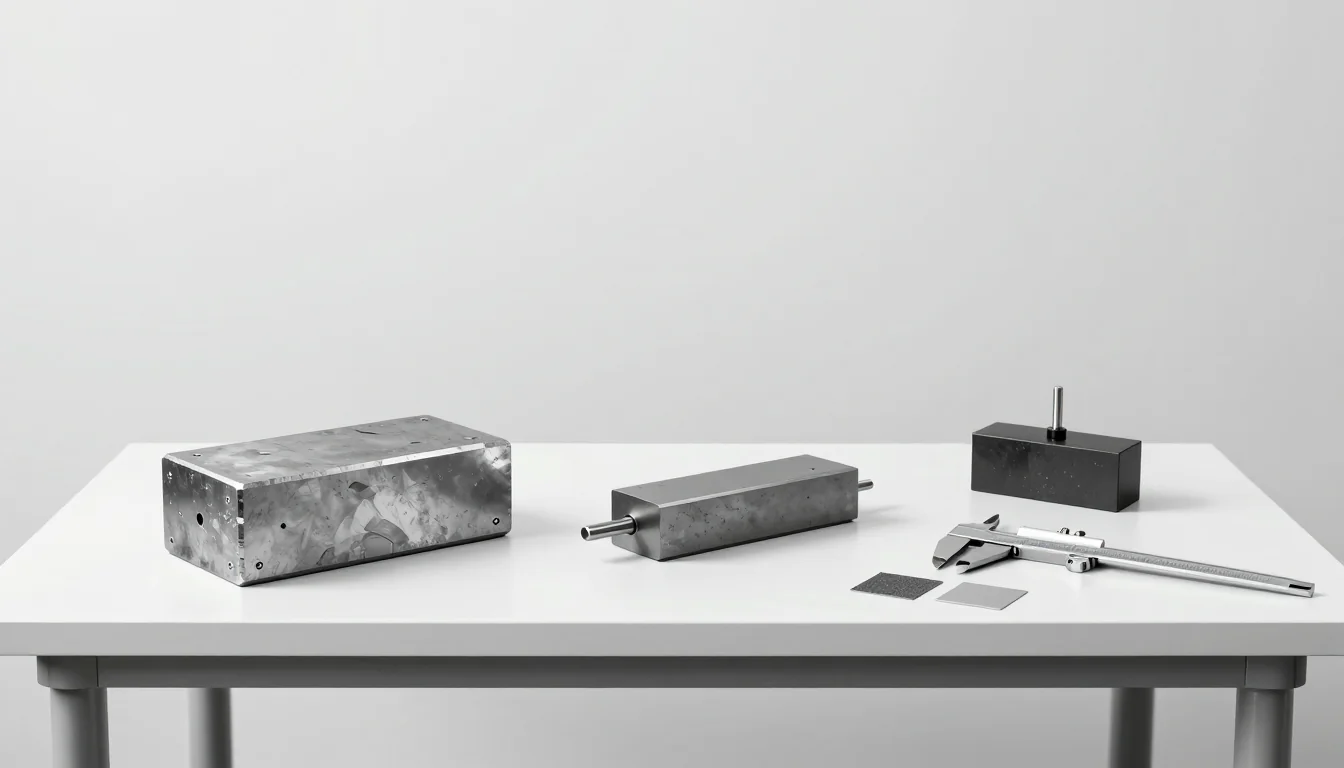

Was ist ein CNC-Prototyp?

Ein CNC-Prototyp entsteht durch spanende Bearbeitung eines Rohlings – meist per 3-Achs- oder 5-Achs-Fräsen oder CNC-Drehen. Basierend auf einem 3D-CAD-Modell generiert die CAM-Software die Werkzeugbahnen, die anschließend automatisiert abgefahren werden. Das Ergebnis ist ein physisches Bauteil, das direkt aus dem gewünschten Serienwerkstoff gefertigt wird, beispielsweise Aluminium 6061, Edelstahl 1.4301, PEEK, PA6 oder Messing.

Im Entwicklungsprozess dient der CNC-Prototyp als Bindeglied zwischen digitalem Modell und produktionsreifem Werkstück. Er kommt immer dann zum Einsatz, wenn iterative Funktionstests, Montageprüfungen oder Lebensdauertests eine mechanische und thermische Belastbarkeit verlangen, die rein visuelle Prototypen nicht bieten können.

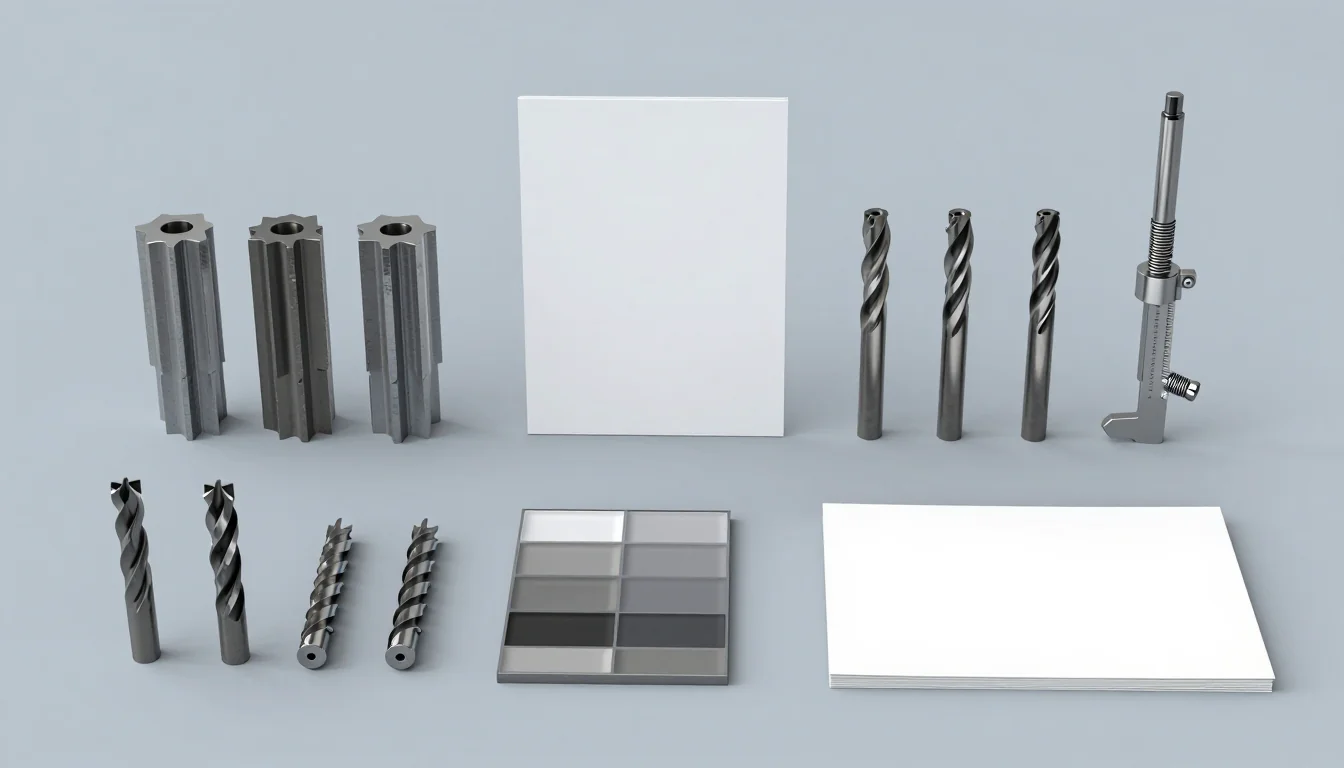

Vorteile der CNC-Prototypenfertigung für Industriekunden

Unternehmen, die auf CNC-Prototypen setzen, entscheiden sich bewusst gegen Kompromisse beim Material. Die zentrale Stärke liegt in der Materialvielfalt und der ungeschmälerten Bauteilfestigkeit, die weder durch Schichtaufbau noch durch Nachhärtung beeinträchtigt wird.

Originalmaterial statt Prototypenharz

Während beim 3D-Druck oft spezielle Photopolymere oder Kunststofffilamente zum Einsatz kommen, können CNC-Prototypen aus dem exakt gleichen Halbzeug gefräst werden, das später auch in der Serie genutzt wird. Das bedeutet: Die ermittelten Zugfestigkeiten, E-Moduln und thermischen Ausdehnungskoeffizienten sind direkt auf das Endprodukt übertragbar. Für Baugruppen mit engen Passungen, Gewinden oder Gleitflächen ist dies unverzichtbar.

Enge Toleranzen ohne Nacharbeit

Moderne CNC-Maschinen erreichen prozesssicher Toleranzen im Bereich von ±0,05 mm, bei entsprechender Werkzeug- und Strategieauswahl sogar darunter. Oberflächengüten von Ra 0,8 µm lassen sich direkt aus der Maschine realisieren. Das senkt den Aufwand für manuelles Schleifen oder Polieren und liefert reproduzierbare Ergebnisse – bereits im Prototypenstadium.

Hohe Geometriefreiheit bei gleichzeitiger Funktionsintegration

Hinterschneidungen, tiefe Taschen und konturierte Freiformflächen sind mit CNC-Bearbeitungszentren genauso umsetzbar wie integrierte Gewinde, Passbohrungen und Dichtflächen. In Kombination mit 5-Achs-Simultanbearbeitung lassen sich sogar komplexe Hydraulikkomponenten oder Turbinenschaufeln als CNC-Prototyp herstellen, ohne die Bauteilfestigkeit zu kompromittieren.

Materialien für CNC-Prototypen: Die richtige Wahl treffen

Die Auswahl des passenden Werkstoffs entscheidet über Kosten, Bearbeitungsdauer und spätere Testergebnisse. Im industriellen Prototypenbau dominieren Metalle und technische Kunststoffe. Nachfolgend eine Übersicht gängiger Materialgruppen mit ihren Entscheidungskriterien.

Materialgruppe	Typische Legierungen/Sorten	Geeignet für	Entscheidungshilfe
Aluminium	Al 6061, Al 7075, Al 5083	Leichtbau, Gehäuse, Luftfahrt, Automotive	Gute Zerspanbarkeit, geringe Kosten; 7075 für hohe Festigkeit
Edelstahl	1.4301 (304), 1.4404 (316L), 1.4104	Medizin, Lebensmittel, Korrosionsschutz	Höhere Werkzeugbelastung; 1.4104 für bessere Zerspanbarkeit wählen
Stahl / Werkzeugstahl	C45, 1.2379, 1.2083	Hochbelastete Prototypen, Vorrichtungsbau	Vergütungszustand beachten; ggf. Wärmebehandlung nach der Zerspanung
Technische Kunststoffe	PEEK, POM, PA6, PC, PTFE	Isolatoren, Gleitelemente, Chemikalienbeständigkeit	Eigenspannungen durch Spannsysteme minimieren; Temperaturverzug einkalkulieren
Buntmetalle	Messing Ms58, Cu-ETP, Bronze	Gleitlager, elektrische Kontakte, Armaturen	Ausgezeichnete Spanbarkeit; weiche Legierungen neigen zu Gratbildung

Ingenieure sollten bereits im Prototypenstadium den späteren Serienwerkstoff einsetzen, wo immer dies möglich ist. Nur so lassen sich Aussagen zur Korrosionsbeständigkeit, Flächenpressung und Dauerfestigkeit treffen, die auch für die Freigabe der Serienwerkzeuge belastbar sind. Weicht man auf einen leichter zerspanbaren Werkstoff aus, müssen die Ergebnisse konservativ interpretiert werden.

Toleranzen und Oberflächenqualität beim CNC-Prototyp

Die funktionale Aussagekraft eines CNC-Prototyps steht und fällt mit der Einhaltung der spezifizierten Maß- und Lagetoleranzen. Während viele additiven Verfahren Toleranzfelder von ±0,3 mm und mehr aufweisen, sind bei CNC-Prototypen nach ISO 2768-m übliche Allgemeintoleranzen von ±0,1 mm oder besser Standard. Auf Anfrage sind auch Passungsspiele mit H7/g6 umsetzbar.

Oberflächenangaben richtig interpretieren

Die Rauheit Ra 3,2 µm ist eine typische Standardangabe für gefräste Flächen und für die meisten Funktionsprototypen ausreichend. Sollen Dichtflächen, optische Komponenten oder Gleitpartner getestet werden, sind Ra 0,8 µm oder feiner möglich – erfordern aber zusätzliche Feinschlichtoperationen oder das Polieren. Ein häufiges Missverständnis: Eine unvollständige Zeichnungsangabe führt häufig zu höheren Kosten, weil übererfüllte Oberflächengüten unnötig teuer bearbeitet werden. Beschaffungsteams sollten deshalb gemeinsam mit der Konstruktion festlegen, welche Flächen tatsächlich funktionskritisch sind.

Der CNC-Prototyping-Prozess – Schritt für Schritt

Von der Idee zum geprüften Prototypen braucht es einen strukturierten Ablauf. Die folgende Schrittfolge hat sich in der Praxis bewährt und wird von vielen Fertigungsdienstleistern bei der Angebotserstellung als Grundlage genommen.

1. 3D-CAD-Bereinigung: Das Modell wird auf geschlossene Volumenkörper, Wandstärken und Freistiche geprüft. Bereits hier werden Bearbeitungsstrategien simuliert.
2. CAM-Programmierung: Festlegung der Aufspannungen, Nullpunkte, Werkzeuge und Schnittparameter. Die Wahl der Strategie (z. B. Restmaterialbearbeitung, Schruppen/Schlichten) beeinflusst direkt die Maßhaltigkeit.
3. Spannmittelkonstruktion (optional): Bei komplexen Geometrien werden oft spezielle Spannpratzen oder Vakuumplatten konstruiert, um Verzüge zu vermeiden.
4. Zerspanung / Bearbeitung: Meist in mehreren Aufspannungen, häufig mit Messzyklen unterbrochen, um Maßkorrekturen in Echtzeit vorzunehmen.
5. Entgraten & Reinigen: Manuelle oder automatisierte Entgratung sowie typische Reinigung, um Späne und Kühlschmierstoffrückstände zu entfernen.
6. Qualitätskontrolle: 3D-Messtechnik, taktile Koordinatenmessmaschinen oder CT-Scans dokumentieren die Ist-Geometrie und gleichen sie mit dem CAD ab.
7. Optionale Nachbehandlung: Eloxieren, Passivieren, Härten oder Lackieren – je nach Prüfplan und Einsatzbedingungen.

CNC-Prototyp vs. 3D-Druck: Ein detaillierter Vergleich

Die Entscheidung zwischen CNC-Prototyp und additiver Fertigung sollte nicht nach Bauchgefühl, sondern anhand technischer und wirtschaftlicher Kriterien fallen. Der folgende Vergleich stellt die wesentlichen Unterschiede gegenüber.

Kriterium	CNC-Prototyp	3D-Druck (SLS, MJF, DMLS)
Materialauthentizität	Original-Halbzeug; identisch mit Serie	Stoffschlüssige Schichtbindung; mechanische Eigenschaften oft anisotrop
Maßhaltigkeit	±0,05 mm erreichbar, definierte Passungen	typ. ±0,3 mm bei Kunststoff, bis ±0,1 mm bei Metall-L-PBF unter Nacharbeit
Oberflächengüte	Ra 0,8 – 3,2 µm direkt aus der Maschine	Ra 6 – 15 µm; meist Strahlen oder Gleitschleifen erforderlich
Lieferzeit (ca.)	1 – 10 Arbeitstage, je nach Komplexität	24 h – 5 Arbeitstage
Eignung für Funktionstests	hervorragend, auch unter Last und Temperatur	bedingt; viele Polymere kriechen unter Dauerlast
Kosten bei Stückzahl 1 – 10	Mittel bis hoch, jedoch rüstkostenbedingt	Niedrig bis mittel; günstiger bei sehr komplexen Geometrien

Für reine Anschauungsmodelle ohne mechanische Belastung kann ein 3D-Druck die schnellere und günstigere Lösung sein. Sobald jedoch Vibrationsverhalten, Drehmomentfestigkeit oder Medientauglichkeit getestet werden muss, führt am CNC-Prototyp kaum ein Weg vorbei. Viele Unternehmen fahren eine hybride Strategie: Erste Formstudien im 3D-Druck, anschließend funktionale CNC-Prototypen für die Validierung.

Designrichtlinien für wirtschaftliche CNC-Prototypen

Nicht jede Konstruktion, die digital funktioniert, lässt sich wirtschaftlich spanend fertigen. Einkäufer und Konstrukteure sollten die folgenden Design-for-Manufacturing-Regeln gemeinsam verinnerlichen, um Kosten und Lieferzeiten von CNC-Prototypen optimiert zu halten.

• Innenecken ausrunden: Scharfe Innenecken erzwingen zwangsläufig ein kleines Werkzeug und vergrößern die Bearbeitungszeit dramatisch. Ein Radius gleich dem halben Schaftfräserdurchmesser (z. B. R4 statt R0,2) reduziert die Kosten spürbar.
• Taschengrenzwerte beachten: Das Verhältnis von Tiefe zu Durchmesser sollte bei Innentaschen 4:1 nicht überschreiten. Andernfalls entstehen Rattermarken und Werkzeugauslenkungen, die zu Toleranzüberschreitungen führen.
• Wenige Aufspannungen forcieren: Jede zusätzliche Aufspannung verdoppelt nahezu die Rüstkosten. Bauteile nach Möglichkeit so orientieren, dass alle relevanten Flächen in zwei Aufspannungen erreichbar sind. 5-Achs-Bearbeitung kann hier die Lösung sein, erhöht aber den Maschinenstundensatz.
• Wandstärken nicht untertreiben: Dünne Wände (< 0,8 mm bei Aluminium) verformen sich unter dem Spanndruck. Mindestwandstärken von 1,5 – 2,0 mm erhöhen die Prozesssicherheit deutlich.
• Gewindefreistiche vorsehen: Ohne Freistich kann ein Gewinde nicht vollständig bis zum Grund geschnitten werden. Das CAD-Modell sollte diese Kontur bereits enthalten, um Missverständnisse zu vermeiden.

Kostenkalkulation für CNC-Prototypen – was beeinflusst den Preis?

Die Herstellkosten eines CNC-Prototyps setzen sich aus mehreren Faktoren zusammen, die in der Angebotsphase transparent sein sollten. Das Verständnis dieser Treiber hilft, den Entwurf kostenoptimiert anzupassen, ohne die Funktion zu beeinträchtigen.

Haupteinflussgrößen auf den Stückpreis

Den größten Anteil an den Kosten haben in der Regel die Maschinenstundensätze und die benötigte Bearbeitungszeit. Die reine Zerspanzeit wird bestimmt durch das abzutragende Volumen, die verwendeten Strategien und die Werkzeugwechsel. Hinzu kommen Rüstkosten, die bei Einzelstücken besonders ins Gewicht fallen. Je kleiner der Losumfang, desto höher der Anteil dieser einmaligen Kosten je Bauteil.

Materialkosten und Verfügbarkeit

Standardlegierungen wie Aluminium 6061 oder Automatenstahl sind kostengünstig und oft ab Lager verfügbar. Hochwarmfeste Nickelbasislegierungen oder PTFE hingegen treiben nicht nur den Materialpreis, sondern erhöhen durch schwierige Zerspanbarkeit auch die Bearbeitungsdauer. Ein offenes Gespräch mit dem Fertiger über Substitutionsmöglichkeiten im Prototyp kann hier signifikante Einsparpotenziale freisetzen, solange die Testvalidität erhalten bleibt.

Nebenkosten richtig einplanen

CAD-Datenbereinigung, Spannmittelbau und spezielle Qualitätsdokumentationen (z. B. Werkszeugnis 3.1, Erstmusterprüfbericht) sind häufig nicht im Standard-Stückpreis enthalten. Beschaffungsteams sollten diese Posten bereits in der Anfrage spezifizieren, um Nachträge zu vermeiden.

Qualitätssicherung und Risikominimierung beim CNC-Prototyping

Ein unerkannter Maßfehler im Prototyp kann im schlimmsten Fall zu einer Fehlfreigabe führen und die gesamte Serienentwicklung gefährden. Deshalb ist die Qualitätssicherung nicht nur Anhängsel, sondern Kernbestandteil eines professionellen CNC-Prototyping-Prozesses.

Risiko Nummer eins ist das thermische Verziehen. Gerade bei dünnwandigen Kunststoff- oder Aluminiumbauteilen führen eingebrachte Spannungen und Wärme während des Fräsens zu Verformungen, die erst nach dem Ausspannen sichtbar werden. Spannungsarmglühen oder eine mehrstufige Bearbeitung mit Zwischenglühungen beugen dem vor.

Ein weiterer kritischer Punkt ist die Gratbildung an Bohrungsaustritten und Gewindeeingängen. Was in der Fertigung als Bagatelle erscheint, kann Toleranzmessungen verfälschen und schlimmstenfalls zu Grateinrissen im späteren Dauerlauf führen. Eine thermische Entgratung oder elektrolytisches Abtragen sind bei sicherheitsrelevanten Bauteilen angezeigt.

Für die Dokumentation empfehlen sich taktile Messprotokolle kritischer Maße gepaart mit einer Sichtprüfung gemäß DIN EN 13018. Bei komplexen inneren Strukturen kann eine Computertomographie die letzte Gewissheit liefern – ein Schritt, der sich besonders bei fluidführenden Kanälen oder Labyrinthdichtungen bewährt hat.

Wie wählt man den richtigen CNC-Prototyping-Partner aus?

Die Aussage „wir fertigen CNC-Prototypen“ tragen viele Betriebe im Portfolio. Die Tiefe des Verständnisses für Funktionsprototypen unterscheidet sich jedoch erheblich. Ein reiner Lohnfertiger wird die Zeichnung abarbeiten; ein erfahrener Prototyping-Partner hinterfragt dagegen konstruktive Details und gibt proaktiv Hinweise zur Kosten- und Zeitsenkung.

B2B-Einkäufer sollten bei der Lieferantenbewertung auf diese Kriterien achten:

• Technologie-Mix: Verfügt der Dienstleister sowohl über 3-Achs- als auch 5-Achs-Maschinen und ggf. Dreh-Fräszentren, können mehrteilige Prototypen aus einer Hand abgewickelt werden.
• Materialkompetenz: Ein Partner, der aktiv Werkzeug- und Strategieempfehlungen für den gewählten Werkstoff gibt, spart Iterationen.
• Qualitätssicherung im Haus: Vorhandene Koordinatenmesstechnik und taktile Oberflächenmessung verkürzen Schleifen und verleihen Prüfzeugnissen Glaubwürdigkeit.
• Vertraulichkeit und IP-Schutz: NDA-Vereinbarungen, separierte Fertigungsbereiche und eine dokumentierte Datenlöschung nach Projektende sollten Standard sein.
• Lieferfähigkeit: Wie viele parallele Prototypenprojekte kann der Fertiger tatsächlich ohne Engpass managen? Referenzlieferzeiten und die Möglichkeit von Express-Optionen geben hier Orientierung.

Häufige Anwendungen von CNC-Prototypen

Die Einsatzfelder erstrecken sich über nahezu alle Industriezweige, in denen metallische oder hochwertige Kunststoffkomponenten entwickelt werden. Besonders hervorzuheben sind:

• Automobil und Nutzfahrzeuge: Motoranbauteile, Getriebetest-Komponenten, Hydraulikblöcke und Klammern für Fahrversuche.
• Medizintechnik: Chirurgische Instrumente, Implantat-Prototypen aus Titan oder PEEK, Komponenten für bildgebende Verfahren.
• Luftfahrt und Verteidigung: Strukturbauteile, Drohnenkomponenten und Sensorhalterungen mit zertifiziertem Materialcharakter.
• Automatisierung und Robotik: Greiferbacken, Endeffektoren und Montagevorrichtungen, die oft bereits im Prototyp-Stadium produktiv eingesetzt werden.
• Allgemeiner Maschinenbau: Funktionsmuster für Ventile, Pumpengehäuse und Kurvenscheiben.

Häufige Fehler, die Sie bei CNC-Prototypen vermeiden sollten

Selbst erfahrene Teams tappen in vermeidbare Fallen, die Zeitpläne und Budgets belasten. Ein geschärftes Bewusstsein für diese typischen Fehler gibt dem Projekt die nötige Robustheit.

Zu späte Einbindung des Fertigers: Das Konstruktionsbüro finalisiert ein vermeintlich fertiges Design und sendet es zur Angebotsanfrage. Hätte man den CNC-Dienstleister schon in der Grobkonstruktion konsultiert, wären nicht-fertigungsgerechte Geometrien frühzeitig aufgefallen und hätten Iterationen vermieden.

Kein Toleranzbewusstsein: Wer überall Eintragungen wie ±0,01 mm vorsieht, wo ISO 2768-m ausreichend wäre, verursacht unnötig hohe Bearbeitungskosten und riskiert überbestimmte Systeme. Funktionale Toleranzkettenanalysen sind bereits im Prototyp sinnvoll.

Oberflächenbehandlung ignoriert: Ein gefräster Aluminium-Prototyp liefert im eloxierten Zustand völlig andere Reibwerte und Maßhaltigkeiten als roh. Werden diese Nachbehandlungen im Testaufbau nicht berücksichtigt, sind die Ergebnisse der Validierungsmessungen verzerrt.

Unterschätzung der Spannsituation: An schmalen Stegen oder extrem dünnen Flächen kann das Bauteil vibrieren oder sogar aus der Aufspannung gerissen werden. Die Folge sind Ausschuss und Zeitverlust. Eine enge Abstimmung zwischen CAM-Programmierer und Bediener ist unerlässlich.

Nächste Schritte: So kommen Sie zu Ihrem passenden CNC-Prototyp

Der Weg zum funktionsgetreuen Prototyp beginnt nicht mit der Bestellung, sondern mit einer realistischen Anforderungsliste. Stellen Sie die geplanten Tests und Einsatzbedingungen zusammen, priorisieren Sie toleranzkritische Maße und definieren Sie die gewünschte Oberflächengüte. Mit diesen Informationen ausgestattet, können Sie gezielt Angebote bei spezialisierten Prototyping-Dienstleistern einholen. Request for Quotation (RFQ) mit 3D-Daten und einem Mess- und Prüfplan verkürzen die Angebotsphase erheblich.

Nutzen Sie die Feedback-Schleife: Bitten Sie den Fertiger um eine Design-for-Manufacturing-Analyse (DFM). Ein guter Partner macht konkrete Vorschläge, wie kleine konstruktive Änderungen die Herstellbarkeit verbessern, ohne die Funktion zu gefährden. So wird aus einem Standard-Prototypenauftrag ein gemeinsames Entwicklungsprojekt, das Risiken minimiert und in vielen Fällen lieferfähigere Serienprozesse vorbereitet.
