Address
Longgang District
Shenzhen, China
Work Hours
Monday to Friday: 7AM - 7PM
Weekend: 10AM - 5PM
Wolfram besitzt bei Raumtemperatur eine Dichte von etwa 19,3 g/cm³ (19.300 kg/m³). Dieser Wert macht es zu einem der schwersten technisch nutzbaren Metalle und ist der zentrale Grund für seinen Einsatz in anspruchsvollen Industrieanwendungen. Die extrem hohe Dichte wird durch das kubisch-raumzentrierte Kristallgitter und die sehr große Atommasse des Elements hervorgerufen. Bereits kleinste Volumina aus Wolfram erzeugen ein beträchtliches Gewicht – eine Eigenschaft, die Ingenieure und Einkäufer gleichermaßen bei der Materialauswahl berücksichtigen müssen.
Warum die Dichte von Wolfram so entscheidend für industrielle Anwendungen ist
In vielen Branchen entscheidet die Dichte eines Materials über Funktionalität, Sicherheit und Wirtschaftlichkeit eines Bauteils. Gerade in Bereichen, in denen Platz knapp ist, aber eine hohe Masse benötigt wird, spielt Wolfram seine Vorteile aus. Typische Beispiele sind Gegengewichte in Triebwerken, Vibrationstilger im Werkzeugmaschinenbau oder Abschirmungen gegen ionisierende Strahlung. Würde man hier auf leichtere Metalle wie Stahl zurückgreifen, müssten die Komponenten deutlich größer ausfallen, um denselben Masseneffekt zu erzielen – oft eine konstruktive Unmöglichkeit.
Für den B2B-Einkäufer ist die genaue Dichte von Wolfram deshalb alles andere als ein akademischer Wert. Sie betrifft direkt die Bauteilgeometrie, die verarbeitbare Losgröße und die logistischen Kosten, die mit dem hohen Gewicht verbunden sind. Fehlt das Wissen um die exakte Dichte oder werden Toleranzen nicht ausreichend spezifiziert, drohen teure Fehlchargen, Nacharbeit oder ein frühzeitiger Ausfall im Feld.
Physikalische Grundlagen der Wolframdichte
Die außergewöhnliche Dichte von Wolfram resultiert aus seiner Stellung im Periodensystem. Mit der Ordnungszahl 74 und einer relativen Atommasse von etwa 183,84 u zählt es zu den schwersten nicht radioaktiven Elementen. In seinem kubisch-raumzentrierten Gitter sind die Atome dicht gepackt, wobei der Metallradius und die Gitterkonstante einen sehr kompakten Festkörper ergeben. Theoretische Berechnungen der Röntgendichte von reinem einkristallinem Wolfram liegen knapp über 19,3 g/cm³.
Einfluss der Reinheit auf die Dichte
In der industriellen Praxis erreicht selbst hochreines Wolfram meistens Werte zwischen 19,1 und 19,25 g/cm³. Geringe Beimengungen von Kohlenstoff, Sauerstoff oder anderen Metallen senken die Dichte spürbar. Schon ein Sauerstoffgehalt von wenigen hundert ppm kann zu mikrostrukturellen Hohlräumen führen, die die Dichte um 0,5–1 % reduzieren. Bei sinternen Bauteilen aus Wolframpulver sind Restporositäten die häufigste Ursache für eine zu geringe Enddichte.
Temperaturabhängigkeit
Wie jedes Material dehnt sich Wolfram bei Erwärmung aus. Der thermische Ausdehnungskoeffizient liegt mit rund 4,5 · 10⁻⁶ K⁻¹ im Vergleich zu anderen Metallen sehr niedrig. Dennoch verringert sich die Dichte bei einem Temperaturanstieg auf 1000 °C um knapp 1,5 %, bei 2000 °C um etwa 3 %. Für Anwendungen, die bei hohen Temperaturen eine präzise Massenverteilung erfordern – etwa in Hochtemperaturöfen oder Raketendüsen – muss dieser Effekt konstruktiv kompensiert werden.
Wolframdichte im Vergleich zu anderen Hochleistungsmetallen
Um die Sonderstellung von Wolfram zu verstehen, lohnt sich ein detaillierter Blick auf die Dichten konkurrierender Werkstoffe. Die folgende Tabelle zeigt typische Werte für reine Metalle und gebräuchliche Legierungen bei Raumtemperatur.
| Werkstoff | Dichte (g/cm³) | Typische Anwendung |
|---|---|---|
| Wolfram (rein, gesintert) | 19,1–19,3 | Strahlenschutz, Gegengewichte, Penetratoren |
| Gold (24 Karat) | 19,32 | Elektronik, Wertanlage (zu teuer für Masse) |
| Platin | 21,45 | Laborgeräte, Katalyse (extrem teuer) |
| Uran (abgereichert) | ~19,1 | Militär; toxisch und stark reguliert |
| Blei | 11,34 | Strahlenschutz, Gegengewichte (giftig) |
| Molybdän | 10,22 | Hochtemperaturteile, weniger effizient als Wolfram |
| Wolfram-Schwermetall (WNiFe, 90W) | ~17,0 | Drehteile, Frästeile, hohe Duktilität |
| Wolfram-Kupfer (W80Cu20) | ~15,6 | Elektroden, Wärmesenken |
Die Tabelle verdeutlicht: Wolfram vereint eine extrem hohe Dichte mit guter Verfügbarkeit und einem deutlich geringeren Preis als Gold oder Platin. Im Vergleich zu Blei liegt die Dichte um mehr als 60 % höher, was die Baugröße von Abschirmungen oder Gegengewichten drastisch reduziert. Hinzu kommt, dass Wolfram – anders als Blei – nicht toxisch und in vielen Anwendungen biokompatibel ist, was die Entsorgungskosten senkt und regulatorische Hürden vermeidet.
Wolfram-Schwermetalllegierungen (WHA) auf Basis von Nickel-Eisen oder Nickel-Kupfer erreichen je nach Wolframanteil Dichten von 17 bis 18,6 g/cm³. Sie lassen sich spanend wesentlich leichter verarbeiten als reines Wolfram, ohne dass der Gewichtsvorteil gegenüber Stahl oder Messing verloren geht. Für Einkäufer ist dies eine entscheidende Abwägung: Soll das Bauteil maximale Dichte oder gute Bearbeitbarkeit bieten?
Anwendungen, bei denen die hohe Dichte entscheidend ist
Vibrationsdämpfung und Trägheitsgewichte
In schnelllaufenden Maschinen, etwa Spindeln oder Turbinen, werden Unwuchten mit kleinen, hochverdichteten Gewichten ausgeglichen. Wolfram eignet sich hier ideal, weil es bei gleichem Volumen mehr als doppelt so schwer ist wie Stahl. Die geringe Größe reduziert den Platzbedarf und erlaubt eine feinstufige Feinwuchtung, ohne dass die Konstruktion aufgeweitet werden muss.
Strahlenschutz in Medizin und Kerntechnik
Gammastrahlung und hochenergetische Röntgenstrahlung werden vor allem durch dichte Materialien mit hoher Kernladungszahl geschwächt. Wolfram erreicht einen ähnlichen Abschirmfaktor wie Blei, jedoch bei etwa 40 % geringerer Materialdicke. In der Medizintechnik ersetzt Wolfram zunehmend bleihaltige Kollimatoren und Spritzenabschirmungen. Für Einkäufer von Strahlenschutzkomponenten ist die garantierte Mindestdichte des Wolframmaterials ein kritisches Qualitätsmerkmal, das jedes Zertifikat abbilden muss.
Luft- und Raumfahrt
In Flugzeugen und Satelliten zählt jedes Gramm, dennoch sind lokale Massen für die Trimmung oder Schwingungsunterdrückung unverzichtbar. Hochdichte Wolframlegierungen bieten maximale Masse auf minimalem Bauraum und werden etwa als Ausgleichsgewichte in Steuerflächen oder in den Rotoren von Gyroskopen verwendet.
Militärtechnik
Wolframpenetratoren erreichen durch ihre Dichte eine extrem hohe kinetische Energie pro Querschnittsfläche. Sie durchschlagen Panzerungen ohne den Einsatz von abgereichertem Uran, was die Umwelt- und Gesundheitsrisiken drastisch senkt. Auch hier entscheidet die Chargendichte über die Durchschlagsleistung und wird daher eng spezifiziert.
Konsumgüter und Präzisionsmechanik
In hochwertigen Uhrengehäusen, Golfschlägerköpfen oder Angelködern wird Wolfram eingesetzt, um das Gewicht zu optimieren. Die angestrebte Dichte liegt dann meist im Bereich von 17–18,5 g/cm³ und wird über Wolfram-Schwermetalllegierungen realisiert. Designer schätzen die Kombination aus Haptik und Kompaktheit, die nur mit Wolfram möglich ist.
Dichteabhängige Qualitätsrisiken und Beschaffungsaspekte
Die Dichte von Wolfram ist ein direktes Qualitätsindiz für das Gefüge und die Reinheit. Typische Spezifikationen sehen eine Mindestdichte von 18,6–19,1 g/cm³ für reines Wolfram vor. In internationalen Normen wie ASTM B777 (Wolfram-Schwermetalllegierungen) oder AMS-T-21014 sind Dichtebereiche und zulässige Abweichungen festgelegt. Ein Wert unterhalb des spezifizierten Minimums deutet auf:

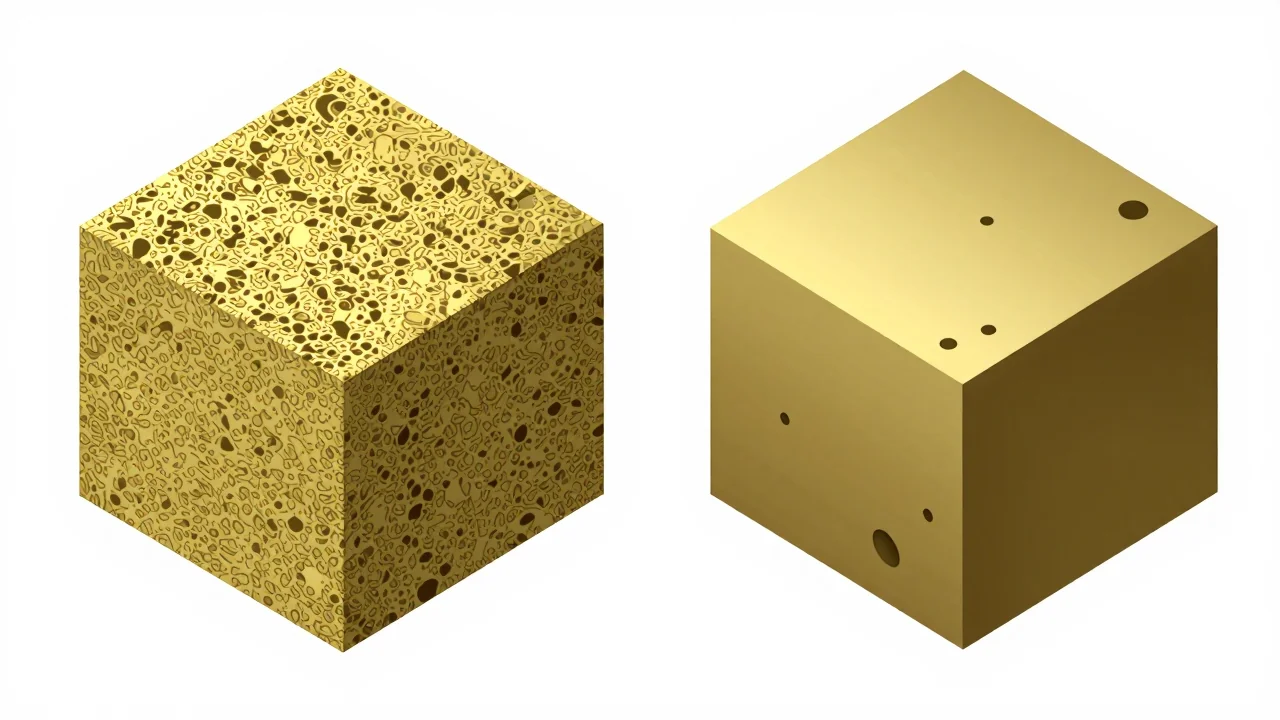

- Übermäßige Porosität aufgrund unzureichender Sinterung
- Fremdkörpereinschlüsse aus Pulververunreinigungen
- Falsche Legierungszusammensetzung (z. B. zu hoher Binderanteil bei WHA)
In der Wareneingangsprüfung wird die Dichte meist nach dem archimedischen Prinzip (Tauchwägung) gemessen. Das Verfahren ist genau, einfach und zerstörungsfrei. Fertigungsbetriebe sollten bei jeder Lieferung die Dichte von Stichproben dokumentieren und mit dem Zertifikat des Lieferanten abgleichen. Ein systematisches Absinken der Dichte über mehrere Chargen hinweg kann auf Prozessdrift im Sinterofen hindeuten und erfordert einen gemeinsamen Fehleranalyseprozess mit dem Lieferanten.
Ein weiterer kritischer Punkt ist die Wahl der Lieferform. Wolfram-Stangen aus Walz- oder Hämmerprozessen können eine höhere Enddichte erreichen als reine Sinterteile, da die mechanische Umformung Restporen schließt. Ebenso steigert heißisostatisches Pressen (HIP) die Dichte nahe an die theoretische Grenze, erhöht aber die Teilekosten. Einkäufer müssen abwägen, ob eine minimale Dichteverbesserung den Mehrpreis rechtfertigt – oft ist eine Dichte von 19,0 g/cm³ völlig ausreichend, und eine weitere Verdichtung um 0,1 g/cm³ bringt keinen praktischen Nutzen.
Schritt-für-Schritt: Als Einkäufer oder Ingenieur die richtige Wolframqualität auswählen
Die Wahl des optimalen Wolframwerkstoffs ist mehr als nur ein Blick auf die Dichtezahl. Sie orientiert sich an der Aufgabe, den Fertigungsmöglichkeiten und dem Budget. Das folgende Vorgehen hat sich in der Praxis bewährt:
- Anforderungsprofil definieren: Welche Dichte ist minimal erforderlich? Welche mechanischen Eigenschaften muss das Bauteil erfüllen? Spielt thermische Leitfähigkeit eine Rolle? Muss das Material gut spanbar sein?
- Legierungstyp wählen: Reines Wolfram (>99,9 %) erreicht maximale Dichte, ist aber spröde und schwer zu bearbeiten. Wolfram-Schwermetalle (WNiFe, WNiCu) sind duktil und gut spanbar, haben aber ca. 10 % geringere Dichte. Wolfram-Kupfer eignet sich für thermisch hochbelastete Elektroden.
- Dichtetoleranz festlegen: Ein Wert von 19,0 ±0,2 g/cm³ ist für reines Sinterwolfram typisch. Bei sicherheitskritischen Anwendungen wie Strahlenschutz kann eine engere Toleranz (±0,1 g/cm³) erforderlich sein.
- Lieferantenqualifikation: Fordern Sie aktuelle Werkstoffzertifikate nach DIN EN 10204 3.1 an, die die gemessene Dichte jeder Charge ausweisen.
- Musterprüfung: Vor Freigabe einer Serie sollten physische Proben unter Serienbedingungen gefertigt und die Dichte labortechnisch bestätigt werden.
Vergleich typischer Wolframlegierungen
| Legierung | Dichte (g/cm³) | Bearbeitbarkeit | Typische Einsatzzwecke |
|---|---|---|---|
| Reines Wolfram (Sinterqualität) | 19,0–19,3 | Schwer zerspanbar, spröde | Strahlenschutz, Heizleiter |
| Wolfram-Schwermetall 90W (WNiFe) | 17,0 | Gut | Gegengewichte, Vibrationsdämpfer |
| Wolfram-Schwermetall 95W | 18,0 | Mittel | Penetratoren, Hochleistungsgewichte |
| Wolfram-Kupfer W80Cu20 | 15,6 | Gut | Elektroden, Wärmesenken |
Für den Einkauf bedeutet dies: Ein reines Wolframteil mag die höchste Dichte bieten, kann aber die Herstellkosten durch aufwändige Zerspanung unnötig in die Höhe treiben. Die etwas leichtere Wolfram-Schwermetalllegierung kann in vielen Fällen wirtschaftlicher sein, ohne dass die technische Funktion leidet.
Häufige Fehler beim Verständnis der Wolframdichte – und wie man sie vermeidet
Selbst erfahrene Techniker unterschätzen gelegentlich die Nuancen dieses Parameters. Hier die vier häufigsten Missverständnisse:
- Verwechslung von Dichte und spezifischem Gewicht: Das spezifische Gewicht ist die dimensionslose Verhältniszahl zur Dichte von Wasser und unterliegt örtlich schwankender Gravitation. Dichte hingegen ist eine absolute Materialeigenschaft. In technischen Spezifikationen sollte stets die Dichte in g/cm³ oder kg/m³ angegeben werden.
- Alle Wolframprodukte haben dieselbe Dichte: Das ist falsch. Ein pulvermetallurgisch hergestellter Sinterblock erreicht typischerweise 95–97 % der theoretischen Dichte; eine gewalzte Wolframplatte kommt durch mechanische Verdichtung auf 98,5–99,5 %. HIP-Behandlungen schaffen nahezu 100 % Dichte, aber zu deutlich höheren Kosten.
- Temperaturabhängigkeit ignorieren: Bei Raumtemperatur mag ein Wolframgewicht perfekt austariert sein. Bei 600 °C im Triebwerksbereich kann die geringere Dichte zu veränderten Massenträgheitsmomenten führen. Die Spezifikation sollte einen Temperaturbereich angeben, in dem die Dichte gültig ist.
- Reines Wolfram für alle hochdichten Anwendungen: Wer reines Wolfram einsetzt, wo eine Wolfram-Schwermetalllegierung genügt hätte, riskiert hohe Zerspanungskosten und längere Durchlaufzeiten. Fehlt die Duktilität, können Bauteile unter Stoßbelastung zerspringen.
FAQ
Nachfolgend Antworten auf die häufigsten Fragen von Ingenieuren und Einkäufern zur Wolframdichte.
Welche Dichte hat reines Wolfram genau?
Reines Wolfram besitzt bei 20 °C eine Dichte von etwa 19,3 g/cm³. Industrielle Sinterteile erreichen meist Werte zwischen 19,1 und 19,25 g/cm³.
Ist Wolfram schwerer als Gold?
Die Dichte von Gold beträgt 19,32 g/cm³, Wolfram liegt minimal darunter. Für praktische Anwendungen sind beide Materialien quasi gleich schwer, jedoch ist Wolfram um ein Vielfaches günstiger und härter.
Wie wird die Dichte von Wolfram in der Fertigung gemessen?
Am gebräuchlichsten ist die archimedische Tauchwägung. Dabei wird die Probe an Luft und in Wasser gewogen. Die Dichte errechnet sich aus der Masse und dem Volumen des verdrängten Wassers. Dieses Verfahren ist präzise und einfach auf die Serienprüfung zu übertragen.
Warum ist Wolfram trotz hoher Dichte nicht toxisch wie Blei?
Wolfram bildet unter physiologischen Bedingungen keine löslichen, toxischen Verbindungen und wird nicht in den Stoffwechsel von Organismen eingebaut. Es hat sich in vielen Studien als biokompatibel erwiesen. Daher ersetzen Wolframlegierungen zunehmend Blei in Anwendungen mit Körper- oder Lebensmittelkontakt.
Welche Rolle spielt die Dichte bei der Zerspanung von Wolfram?
Aufgrund der hohen Dichte treten hohe Schnittkräfte auf. Reines Wolfram ist zudem spröde. Schon kleine Schnittparameter-Änderungen können zu Ausbrüchen oder Werkzeugverschleiß führen. Wolfram-Schwermetalllegierungen mit geringfügig niedrigerer Dichte lassen sich hingegen mit konventionellen Hartmetallwerkzeugen gut bearbeiten.
Kann die Dichte nach der Fertigung verändert werden?
Nach dem Sintern oder HIP ist die Dichte eines Bauteils praktisch fest eingestellt. Eine nachträgliche Wärmebehandlung kann Restspannungen abbauen, verändert aber die Dichte nicht mehr. Daher ist das Erreichen der Soll-Dichte im Herstellprozess entscheidend.
Zusammenfassung und Handlungsempfehlung
Die Dichte von Wolfram ist eine seiner herausragendsten Eigenschaften und öffnet Türen zu anspruchsvollen Konstruktionen, die mit anderen Materialien nicht realisierbar wären. Für B2B-Entscheider, Ingenieure und Einkäufer ist es unerlässlich, den Zusammenhang zwischen Dichte, Gefüge, Legierungstyp und Fertigungsverfahren zu verstehen. Nur so lassen sich Fehlspezifikationen, überhöhte Kosten und Qualitätsmängel vermeiden.
Stellen Sie bei Ihrer nächsten Beschaffung sicher, dass die Spezifikation eine präzise Mindestdichte, eine klare Prüfmethode und – falls erforderlich – einen Temperaturbezug enthält. Fordern Sie Werkszeugnisse an, die die gemessene Dichte der gelieferten Charge dokumentieren. Arbeiten Sie eng mit Ihrem Lieferanten zusammen, um den optimalen Kompromiss zwischen maximaler Dichte und wirtschaftlicher Fertigung zu finden.
Mit diesem Wissen sind Sie in der Lage, Wolframteile erfolgreich zu entwickeln und zu beschaffen – von der Vibrationsdämpfung über den Strahlenschutz bis zur Hochpräzisionswaage.
