Was ist vorgehärteter Stahl? Eigenschaften, Sorten und Einsatz im Formenbau

Vorgehärteter Stahl spielt im Werkzeug- und Formenbau eine wichtige Rolle. Er wird vom Stahlhersteller bereits vergütet beziehungsweise auf eine definierte Gebrauchshärte eingestellt geliefert. Formplatten, Einsätze und größere Werkzeugkomponenten können dadurch direkt spanend bearbeitet werden, ohne dass nach dem Fräsen zwingend eine vollständige Härtung erforderlich ist.

Das spart Prozessschritte und reduziert das Risiko, dass sich ein präzise gefertigtes Bauteil bei einer nachträglichen Wärmebehandlung verzieht. Besonders bei großen Spritzgussformen, kurzen Lieferzeiten und mittleren Produktionsserien kann vorgehärteter Stahl deshalb eine wirtschaftliche Lösung sein.

Was bedeutet „vorgehärteter Stahl“?

Als vorgehärtet werden Werkzeug- und Formenstähle bezeichnet, die bereits im Stahlwerk wärmebehandelt und mit einer festgelegten Härte ausgeliefert werden. Im deutschen Sprachgebrauch ist bei vielen Qualitäten auch von vergütetem Kunststoffformenstahl die Rede. Der Stahl besitzt bei der Lieferung bereits eine ausgewogene Kombination aus Festigkeit, Zähigkeit und Bearbeitbarkeit.

Die Bezeichnung „vorgehärtet“ bedeutet nicht, dass jeder Stahl auf dieselbe Härte eingestellt wird. Typische Lieferhärten liegen je nach Werkstoff, Hersteller und Abmessung ungefähr zwischen 28 und 40 HRC. Hochharte Spezialqualitäten können darüber liegen. Maßgeblich sind immer das aktuelle Datenblatt, das Werkszeugnis und die tatsächliche Härteverteilung im gelieferten Block.

Wie wird vorgehärteter Stahl hergestellt?

Nach dem Erschmelzen und Raffinieren wird der Stahl gegossen, geschmiedet oder gewalzt. Anschließend erfolgt eine kontrollierte Wärmebehandlung, meist durch Härten und Anlassen beziehungsweise Vergüten. Ziel ist ein möglichst gleichmäßiges Gefüge über den gesamten Querschnitt.

Bei großen Stahlblöcken sind Reinheit, Seigerungsverhalten und eine homogene Härte besonders wichtig. Hochwertige Formenstähle werden daher häufig vakuumentgast und teilweise zusätzlich umgeschmolzen. Solche Verfahren können die Polierbarkeit, Zähigkeit und Gleichmäßigkeit verbessern, müssen aber immer werkstoffbezogen bewertet werden.

Welche Vorteile bietet vorgehärteter Stahl?

Der größte Vorteil liegt in der verkürzten Prozesskette. Da die Gebrauchshärte bereits vorhanden ist, entfällt bei vielen Werkzeugen das abschließende Härten nach der mechanischen Bearbeitung.

• Geringeres Risiko von Maßänderungen und Verzug durch eine nachträgliche Wärmebehandlung

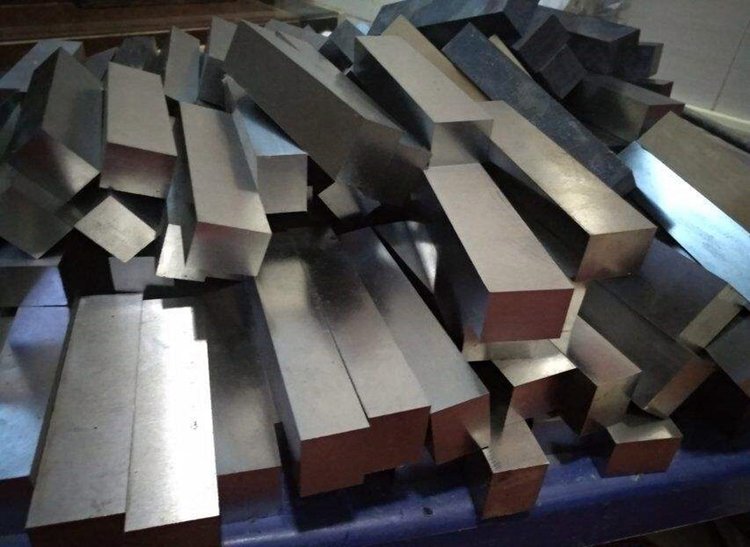

• Kürzere Durchlaufzeit vom Stahlzuschnitt bis zur einsatzbereiten Form
• Keine zusätzlichen Kosten für Härten, Richten und erneutes Fertigschleifen
• Gute Kombination aus Zerspanbarkeit, Festigkeit und Zähigkeit
• Geeignet für große Formplatten und komplexe Geometrien
• Reparaturen und konstruktive Änderungen sind häufig einfacher als bei hochgehärteten Stählen

Die Vorteile hängen allerdings stark von der gewählten Stahlsorte und vom Einsatzprofil ab. Für extrem abrasive Kunststoffe, sehr hohe Stückzahlen oder besonders hohe Oberflächenanforderungen kann ein nachträglich gehärteter oder speziell umgeschmolzener Werkzeugstahl geeigneter sein.

Typische Sorten vorgehärteter Formenstähle

Internationale Handelsnamen und Normbezeichnungen werden im Alltag häufig miteinander verglichen. Dabei ist Vorsicht sinnvoll: Ähnliche Werkstoffe können sich bei chemischer Zusammensetzung, Reinheit, Lieferhärte oder Herstellerprozess unterscheiden. Eine „Entsprechung“ ist deshalb nicht automatisch eine vollständige technische Gleichheit.

P20 und 1.2311

P20 ist eine verbreitete internationale Bezeichnung für vorgehärtete Kunststoffformenstähle. Im europäischen Formenbau wird häufig der Werkstoff 1.2311 beziehungsweise 40CrMnMo7 genannt. Er wird typischerweise vergütet geliefert und lässt sich gut fräsen, bohren und erodieren.

Der Werkstoff eignet sich unter anderem für Formrahmen, Formplatten und Spritzgusswerkzeuge mit normalen Anforderungen an Verschleißfestigkeit und Polierbarkeit. Die konkrete Lieferhärte variiert; ein typischer Bereich liegt ungefähr um 28 bis 34 HRC.

1.2738 und nickellegierte P20-Varianten

Der Werkstoff 1.2738 ist ein nickellegierter Kunststoffformenstahl, der häufig für größere Formabmessungen eingesetzt wird. Der Nickelzusatz unterstützt die Durchvergütbarkeit und damit eine gleichmäßigere Härte über größere Querschnitte. Das ist beispielsweise bei Werkzeugen für Stoßfänger, Armaturentafeln, Haushaltsgerätegehäuse oder große technische Formteile relevant.

Im internationalen Handel wird 1.2738 oft mit P20+Ni oder 718-ähnlichen Qualitäten verglichen. Da Handelsnamen und Herstellerrezepturen voneinander abweichen können, sollte die Freigabe immer über Werkstoffdatenblatt und Zeugnis erfolgen.

NAK55 und NAK80

NAK55 und NAK80 sind japanische, ausscheidungsgehärtete Formenstahlqualitäten. Sie werden gewöhnlich in höherer Lieferhärte als klassische P20-Stähle angeboten und zeichnen sich durch gute Zerspanbarkeit sowie Maßstabilität aus.

NAK80 ist besonders für eine gute Hochglanzpolitur und für Bauteile mit hohen optischen Anforderungen bekannt. Typische Anwendungen sind Formen für transparente oder hochglänzende Kunststoffteile, optisch anspruchsvolle Gehäuse und hochwertige Interieurkomponenten. Auch hier gelten die Herstellervorgaben; NAK80 sollte nicht pauschal nur als „polierbarere Version“ von NAK55 behandelt werden.

Weitere vorgehärtete Formenstähle

Neben diesen bekannten Bezeichnungen gibt es zahlreiche herstellerspezifische Qualitäten mit verbesserter Zerspanbarkeit, Schweißbarkeit, Wärmeleitfähigkeit, Korrosionsbeständigkeit oder Polierbarkeit. Für den deutschen und europäischen Markt sind Werkstoffnummer, Lieferzustand und dokumentierte Eigenschaften meist aussagekräftiger als ein allgemeiner Handelsname.

Wo wird vorgehärteter Stahl eingesetzt?

Vorgehärtete Stähle werden vor allem dort gewählt, wo eine wirtschaftliche Fertigung, gute Maßhaltigkeit und ausreichende Verschleißfestigkeit wichtiger sind als die maximal erreichbare Härte.

• Formplatten, Formrahmen und Einsätze für Kunststoffspritzgussformen
• Werkzeuge für Gehäuse von Haushaltsgeräten und Unterhaltungselektronik
• Großformen für Automobilteile, Verkleidungen und technische Bauteile
• Druckguss- oder Umformkomponenten mit moderater Belastung, sofern der Werkstoff dafür freigegeben ist
• Prototypenformen, Kleinserienwerkzeuge und Werkzeuge mit kurzen Lieferzeiten
• Vorrichtungen, Halterungen und verschleißbeanspruchte Maschinenbauteile

Für Kunststoffe mit Glasfasern, mineralischen Füllstoffen oder flammhemmenden Additiven ist eine gesonderte Verschleiß- und Korrosionsbewertung erforderlich. Hier können Randschichthärtung, Nitrieren, Beschichtungen oder ein höher legierter Werkzeugstahl sinnvoll sein.

Wie lässt sich vorgehärteter Stahl bearbeiten?

Obwohl der Werkstoff bereits eine erhöhte Härte besitzt, ist er für die spanende Bearbeitung ausgelegt. Moderne Hartmetallwerkzeuge ermöglichen effizientes Fräsen, Bohren und Drehen. Die Bearbeitungsparameter müssen jedoch an Härte, Legierung, Werkzeugdurchmesser, Auskraglänge und Maschinensteifigkeit angepasst werden.

Fräsen und Bohren

Stabile Aufspannungen, kurze Werkzeugauskragungen und eine zuverlässige Kühlschmierstrategie verbessern Standzeit und Oberflächenqualität. Bei tiefen Bohrungen ist eine sichere Spanabfuhr entscheidend. Lokale Überhitzung oder starke Zugspannungen sollten vermieden werden, weil sie Maßhaltigkeit und spätere Politur beeinflussen können.

EDM und Drahterodieren

Funkenerosion (EDM) wird häufig für tiefe Konturen, Rippen und schwer zugängliche Geometrien verwendet. Nach intensiver Erodierbearbeitung kann eine spröde, thermisch beeinflusste Randschicht verbleiben. Für hoch beanspruchte oder hochglanzpolierte Oberflächen sollte diese Schicht gemäß den Empfehlungen des Stahlherstellers entfernt werden.

Polieren und Strukturieren

Die erreichbare Polierqualität hängt nicht nur von der Härte ab. Stahlreinheit, Gefügehomogenität, Einschlüsse, vorherige Bearbeitung und die Polierfolge sind ebenso wichtig. Für Hochglanzpolitur oder präzise Narbungen sollte eine ausdrücklich dafür geeignete Qualität gewählt werden.

Schweißen und Reparaturen

Viele vorgehärtete Formenstähle lassen sich reparaturschweißen. Dabei sind geeigneter Zusatzwerkstoff, Vorwärmtemperatur, kontrollierte Wärmeeinbringung und langsames Abkühlen wichtig. Ohne abgestimmte Vorgehensweise können Härtesprünge, Risse, Einbrandkerben oder sichtbare Unterschiede nach dem Polieren entstehen. Maßgeblich sind die werkstoffspezifischen Schweißanweisungen.

Kann vorgehärteter Stahl zusätzlich gehärtet werden?

Eine zusätzliche Wärme- oder Oberflächenbehandlung ist bei manchen Sorten möglich, aber nicht automatisch sinnvoll. Häufig verwendete Verfahren sind Nitrieren, Induktionshärten oder Beschichten. Damit lässt sich die Oberflächenhärte und Verschleißbeständigkeit erhöhen, während der zähe Kern erhalten bleibt.

Eine vollständige erneute Härtung kann zu Maßänderungen führen und den ursprünglichen Vorteil des vorgehärteten Lieferzustands aufheben. Vor jeder Nachbehandlung sollten Stahlhersteller, Härterei und Werkzeugbauer gemeinsam prüfen, ob Werkstoff, Geometrie und gewünschte Eigenschaften zusammenpassen.

Vorgehärteter Stahl oder durchgehärteter Werkzeugstahl?

Die Entscheidung richtet sich nach Stückzahl, Kunststoff, Bauteiloberfläche, Werkzeuggröße und wirtschaftlichem Ziel.

• Vorgehärteter Stahl ist oft ideal für große Werkzeuge, mittlere Serien und kurze Projektlaufzeiten.
• Durchgehärteter Werkzeugstahl bietet meist höhere Verschleißfestigkeit und eignet sich für sehr hohe Stückzahlen oder abrasive Materialien.
• Korrosionsbeständiger Formenstahl ist bei feuchten Betriebsbedingungen, aggressiven Kunststoffen oder hohen Anforderungen an die Wartung vorteilhaft.
• Aluminium oder andere Werkzeugwerkstoffe können für Prototypen und sehr kleine Serien wirtschaftlicher sein.

Es gibt daher keinen universell besten Formenstahl. Eine gute Auswahl berücksichtigt die gesamten Werkzeugkosten einschließlich Bearbeitung, Wärmebehandlung, Wartung, Stillstand und erwarteter Lebensdauer.

Wie wählt man den richtigen vorgehärteten Stahl aus?

Für eine belastbare Werkstoffentscheidung sollten Konstruktion, Werkzeugbau, Spritzgießer und Stahlhändler möglichst früh dieselben Anforderungen bewerten.

1. Werkzeuggröße und Querschnitt

Bei großen Blöcken sind Durchvergütbarkeit und Härtegleichmäßigkeit besonders wichtig. Nickellegierte oder speziell homogenisierte Qualitäten können hier Vorteile bieten.

2. Kunststoff und Additive

Ungefüllte Thermoplaste beanspruchen das Werkzeug anders als glasfaserverstärkte oder flammgeschützte Compounds. Abrasion, Korrosion und mögliche Ausgasungen müssen in die Auswahl einfließen.

3. Erwartete Stückzahl

Für kleine und mittlere Serien reicht die Verschleißfestigkeit eines vorgehärteten Stahls häufig aus. Bei Millionenstückzahlen kann eine höhere Härte oder zusätzliche Oberflächenbehandlung wirtschaftlicher sein.

4. Oberflächenanforderung

Hochglanz, transparente Formteile, Narbung und dekorative Oberflächen erfordern eine geeignete Stahlreinheit und homogene Mikrostruktur. Nicht jeder P20-ähnliche Stahl liefert dieselbe Polierqualität.

5. Wartung und Änderungen

Werkzeuge, die häufig geändert oder geschweißt werden, profitieren von guter Bearbeitbarkeit und dokumentierter Reparaturschweißbarkeit. Auch die lokale Verfügbarkeit passender Ersatzblöcke kann relevant sein.

6. Dokumentation und Rückverfolgbarkeit

Bestellen Sie nicht nur nach einem populären Handelsnamen. Sinnvoll sind eine eindeutige Werkstoffspezifikation, definierte Lieferhärte, Abmessungstoleranzen und ein Werkszeugnis nach EN 10204, sofern das Projekt dies erfordert.

Häufig gestellte Fragen

Welche Härte hat vorgehärteter Stahl?

Viele klassische Kunststoffformenstähle werden mit etwa 28 bis 36 HRC geliefert. Ausscheidungsgehärtete Spezialqualitäten können ungefähr 37 bis 43 HRC erreichen. Verbindlich ist ausschließlich das Datenblatt und Prüfzeugnis des konkreten Produkts.

Muss vorgehärteter Stahl nach der Bearbeitung noch gehärtet werden?

In vielen Anwendungen nicht. Genau darin liegt sein wirtschaftlicher Vorteil. Lokale Oberflächenbehandlungen können je nach Verschleißanforderung dennoch sinnvoll sein.

Ist P20 dasselbe wie 1.2311?

Die Bezeichnungen werden häufig als vergleichbare Werkstofffamilien behandelt, sind aber nicht grundsätzlich identisch. Chemische Grenzwerte, Lieferzustand und Herstellerspezifikation sollten vor einer Substitution geprüft werden.

Was ist der Unterschied zwischen 1.2311 und 1.2738?

1.2738 enthält typischerweise Nickel und bietet dadurch eine bessere Durchvergütbarkeit bei größeren Querschnitten. 1.2311 ist eine verbreitete Standardlösung für viele Formplatten und mittelgroße Werkzeuge.

Eignet sich vorgehärteter Stahl für Hochglanzformen?

Ja, wenn eine entsprechend reine und polierfähige Qualität gewählt wird. Für optisch anspruchsvolle oder transparente Teile sollten Polierklasse, Umschmelzroute und Herstellerfreigabe ausdrücklich geprüft werden.

Lässt sich vorgehärteter Stahl nitrieren?

Viele Sorten können nitriert werden, um die Oberflächenhärte zu steigern. Prozess, Nitriertiefe und Temperatur müssen zur Stahlsorte und zur geforderten Maßhaltigkeit passen.

Fazit: Wirtschaftliche Lösung für viele Spritzgusswerkzeuge

Vorgehärteter Stahl verbindet eine einsatznahe Lieferhärte mit guter Zerspanbarkeit und reduziert den Aufwand für eine nachträgliche Wärmebehandlung. Dadurch eignet er sich besonders für große Formen, kurze Lieferzeiten sowie kleine und mittlere Produktionsserien. Die Auswahl sollte dennoch nicht allein über Begriffe wie P20, 718 oder NAK80 erfolgen. Entscheidend sind die konkrete Werkstoffspezifikation, Härteverteilung, Polier- und Schweißeignung, Kunststoffart und geplante Werkzeuglebensdauer. NexMold unterstützt Kunden bei der Werkstoffauswahl, der Konstruktion von Spritzgusswerkzeugen und der wirtschaftlichen Fertigung technischer Kunststoffteile
